0.1℃單位的精密控制性,優越耐久性。發揮對工程塑膠的高温安定成形性。
增壓幫浦實現160℃温調
搭載增壓幫浦。對於今後逐漸上昇的成形温度可余裕對應、160℃加壓水冷型模具温度調節機。
優越精密温度控制性
大流量・高輸出壓力、0.1℃單位的精密温度控制同時實現。達成精密安定生産。
完整的產品線
對應由小型數噸到450噸級成形機、涵蓋各式工程塑膠高溫成型的領域。
選配
外部的温度設定、温度・運轉状態(異常)監視 SERIEL 通信機能(RS-485)。
規格

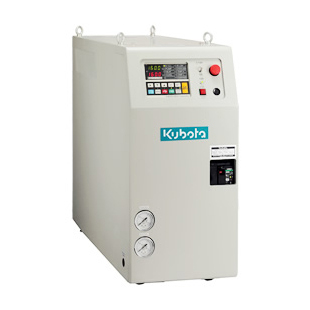

| | STP-3H-B420C |
|---|
| 外形尺寸(W×D×H) |
300mm×1070mm×670mm |
|---|
| 重量 |
100kg |
|---|
| 媒體 |
清水 |
|---|
| 最大流量 |
200L/min |
|---|
| 輸出壓(壓差) |
0.40MPa(定圧・200L/min時) |
|---|
| 最高使用温度 |
160℃ |
|---|
| 冷却方式 |
冷却水直接注入方式 |
|---|
| 加熱方式 |
電氣 HEATER(SSC驅動) |
|---|
| HEATER 容量 |
24kW(220V・3Φ) |
|---|
| 温度控制方式 |
PID控制 |
|---|
| 温度設定 |
Digital顯示0.1℃單位 |
|---|
| 温度顯示 |
Digital顯示0.1℃單位 |
|---|
| Pump形式 |
全密閉型特殊Pump |
|---|
| 水位検出方式 |
電極SENSORー+無接點電子回路方式 |
|---|
| 特殊運轉機能 |
吸水壓力機能、模具冷却・自動停止機能、Purge機能、2温度設定機能、外部通信(選配) |
|---|
| 安全対策 |
漏電Breaker、欠相・逆相檢出、空燒防止、TANK 過熱時電源遮断、壓力安全閥 |
|---|
| 警報機能 |
温調水上下限超過、渇水・給水異常、TANK 過熱、PUMP過負荷、總合警報出力(Connector 連接)、給水壓異常、Pump 稼動時間超過 |
|---|
| 純水對應 |
設定切換可能 |
|---|
| 給水壓力 |
0.15～0.70MPa |
|---|
| 電源 |
AC200/200・220V 50/60Hz 3ø+E |
|---|
| Breaker 容量 |
100A |
|---|
給水壓力
| 温調水温度 | 給水圧力 |
|---|
| 120℃ |
0.21(2.1)MPa |
| 125℃ |
0.24(2.4)MPa |
| 130℃ |
0.28(2.9)MPa |
| 135℃ |
0.32(3.3)MPa |
| 140℃ |
0.37(3.8)MPa |
| 145℃ |
0.43(4.4)MPa |
| 150℃ |
0.48(4.9)MPa |
| 155℃ |
0.55(5.6)MPa |
| 160℃ |
0.63(6.4)MPa |
